全井眼地层微电阻率扫描成像测井

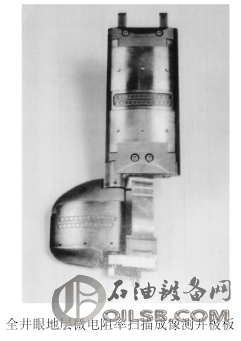

     石油井深达数千米，地下温度超过100℃，压力也很高，井内充满洗井液，井下情况较为复杂，如何才能了解井下地层情况？为此发明了地层微电阻率扫描测井仪。这种方法的原理很简单，当向地层发射电流时，在电压一定的情况下，遇有高电阻地层电流强度小；遇有低电阻地层时电流强度大；通过测量电流强度的变化，即可得出地层电阻率的变化。现在已发展到全井眼地层微电阻率扫描成像测井，它有8个极板，每个极板上装有两排电极，每排12个电极，共有192个电极，这些电极与井壁80%的面积相接触，因此在井周360度范围内对每一深度处进行微电阻率扫描测量，根据测得的数据，经处理后得出井壁展开图，显示出地层的结构、岩性、裂缝及断裂等。根据全井眼地层微电阻率扫描成像测井图，可准确描述井下地层情况，如在四川地区，用这种成像方法准确地划分出裂缝发育层段，找出含气地层。在新疆地区，用全井眼地层微电阻率扫描成像测井划分出砾岩层、火山岩层，取得很好的地质效果。如今全井眼地层微电阻率扫描成像测井在陆地和海洋的关键井中成为必测项目，是石油工作者了解地下情况的“眼睛”。
